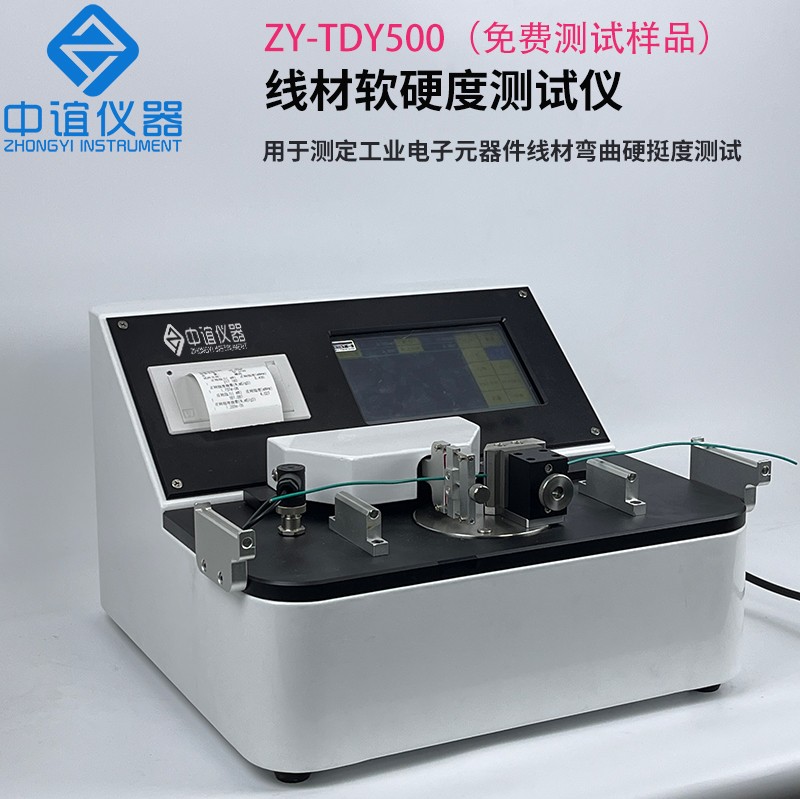

東莞市中誼精密儀器有限公司（簡稱：東莞中誼儀器）ZY-TDY500線材彎曲挺度儀，也叫材料靜態彎曲挺度儀；是一種專門用于測試線材類材料（如金屬絲、銅線、電纜線、纖維絲、塑料線等）在靜態條件下抵抗彎曲變形能力的儀器。它針對線材的細長形態特點，通過模擬其在受力彎曲時的靜態力學響應，量化線材的 “挺度”（即抗彎剛度），為線材的質量控制、性能評估和應用選型提供數據支持。

金屬制品行業：測試鋼絲、鐵絲、鋁絲等的挺度，評估其作為彈簧、骨架、編織網等產品時的支撐性能。

電纜與電線行業：檢測電纜絕緣層、導線芯的挺度，確保其在布線、安裝時不易過度彎曲（避免斷裂）或過于僵硬（難以施工）。

紡織與纖維行業：測試化纖絲、玻璃纖維絲等的挺度，判斷其在紡織、復合材料增強中的形態穩定性。

醫療器械行業：如手術縫合線、導管線材的挺度測試，需平衡 “易操作”（適當挺度便于穿引）和 “安全性”（避免過硬損傷組織）。

1. 測試結果精準可靠，符合標準規范

• 儀器設計遵循材料力學原理（如三點彎曲、四點彎曲或懸臂梁法），通過精確控制加載速度、支撐間距、彎曲角度等參數，確保測試條件的一致性，減少人為誤差。

• 多數設備符合國際或行業標準（如 ISO、ASTM、GB 等相關規范），測試數據具有可比性和權威性，可用于產品質量管控、材料研發的量化分析。

2. 適用范圍廣，兼容多種線材類型

• 可測試不同材質的線材，包括金屬（鋼絲、鐵絲、鋁線）、塑料（尼龍線、聚乙烯線）、纖維（碳纖維、芳綸纖維）、復合材料等，滿足多行業（如建材、紡織、電子、汽車等）的測試需求。

• 能適應不同規格的線材尺寸（如直徑從幾毫米到幾十毫米，長度可根據測試標準調整），通過更換夾具或調整支撐結構，實現對各類線材的針對性測試。

3. 操作便捷，自動化程度高

• 現代挺度儀多配備自動化控制系統，可通過觸摸屏或軟件設定參數（如彎曲撓度、最大載荷、測試速度等），自動完成加載、數據采集、卸載等流程，降低人工操作強度。

• 部分高端設備具備自動校準功能，定期校驗力值、位移傳感器的精度，確保長期測試的穩定性。

4. 數據采集全面，可量化分析材料性能

• 不僅能直接輸出挺度值（如單位為 N?mm2 或 mN?m），還可記錄彎曲過程中的載荷 - 撓度曲線、最大彎曲力、彈性模量等衍生數據，幫助分析線材的彎曲特性（如彈性變形范圍、屈服點、斷裂韌性等）。

• 數據可實時存儲、導出（如 Excel、PDF 格式），便于與其他測試數據（如拉伸強度、硬度）結合，全面評估線材的力學性能。

5. 測試過程安全穩定，保護樣品與設備

• 具備過載保護功能，當加載力超過設定閾值（如線材斷裂前的極限載荷）時，儀器自動停止加載，避免樣品劇烈斷裂導致的設備損壞或人員風險。

• 部分設備設計有緩沖裝置，減少加載瞬間的沖擊力，尤其適合脆性線材（如玻璃纖維線）的測試，避免因沖擊導致的樣品提前斷裂，保證測試有效性。

6. 助力材料研發與質量管控

• 在研發階段，可通過對比不同配方、工藝（如冷拔、熱處理）的線材挺度數據，快速篩選最優方案，縮短研發周期。

• 在生產環節，可作為在線或離線檢測工具，實時監控線材挺度的穩定性，及時發現生產工藝波動（如直徑偏差、材質不均），降低不合格品率。

（非標定制，按實際材料定制，參數供參考）：

1、試樣尺寸：38*(70~200)mm

2、實際測量尺寸： 38*（1~50）mm ，（按實際材料定制）

3、測試間距 ：1mm,5mm,10mm,15mm,20mm,25mm,30mm,40mm,50mm可調

4、跨距精度 ：±0.1mm

5、測量范圍 ：0~1000g （0~10000mN）

6、傳感器 ：傳感精準度±0.1%

7、分辨力 ：0.01mN

8、彎曲角度 ：1~95o無極可調（按實際材料定制）

9、多功能測量 ：挺度/折痕挺度雙系統

10、角速度控制 ：0.5~5°/sec可調

11、角度精度 ：±0.1°

12、測量厚度 ：（0.01~5.0）mm

13、彎曲時間 ：（2~50s）

14、操作界面 ：7inch觸摸屏或按鈕測試

15、信號輸出 ：標準電腦信號輸出，鏈接電腦（選配）

16、打印輸出 ：模塊式一體熱敏打印機

17、外形尺寸 ：320mm*320mm*300mm

18、凈重 ：28kg
